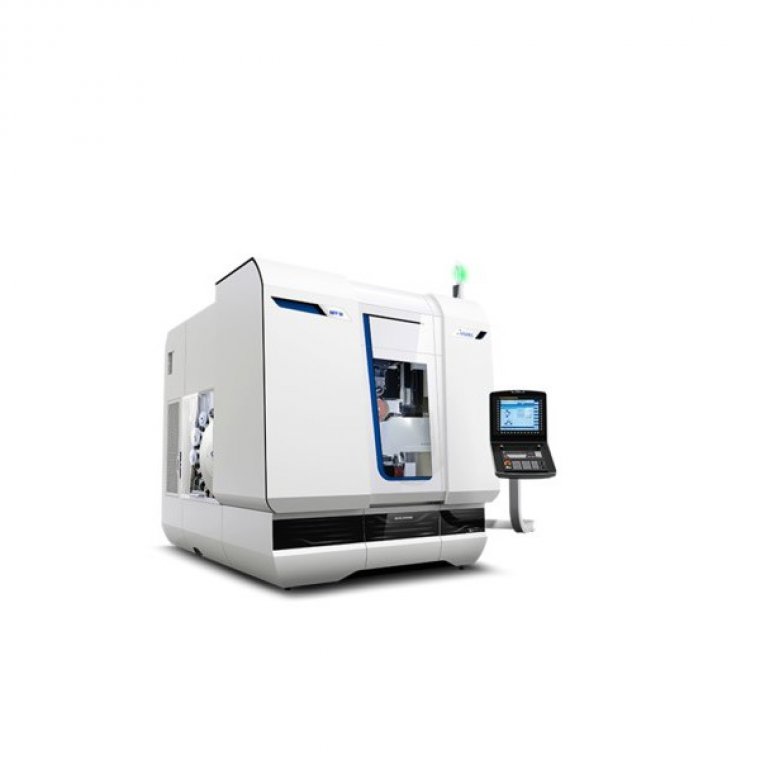

MFP 50 五轴成型磨床
| 产品名称： | MFP 50 五轴成型磨床 | 我要订阅 | ||||
| 邮箱订阅： | 短信订阅： | |||||
Mägerle MFP 50 – 高生产率 Mägerle MFP-050用一种独特的方式将紧凑型设计、灵活性和高性能相结合此CD磨削和加工中心为5或6轴系统，用于各种高标准的工件加工。MFP 50 通过轴高速移动、非生产时间最短化和快速刀具更换以实现最高生产效率。只通过一次装载完美完成各种工艺，如磨削、铣削和钻孔。其结果是简单操作且达到高生产率。智能设计原理将生产质量、安全性和成本效益提升到新水平。由两轴控制的冷却剂喷嘴允许不受限自由移动并实现冷却液喷射的精确定位。主轴转数高达每分钟 10 000 转确保加工达到最高精度。
砂轮总是安装在主轴前端，通过金刚石滚轮在Z轴方向自动定位更换成型。宽敞的加工空间避免了砂轮法兰盘和工件之间的实际碰撞。在MFP 50中最大程度地利用了砂轮直径，明显地降低了生产成本。
| X轴 | 纵向冲程 | mm | 500 |
| 移动速度 | mm/min | 0...20000 | |
| Y轴 | 垂直冲程 | mm | 650 |
| 移动速度 | mm/min | 0...20000 | |
| Z轴 | 横向冲程 | mm | 650 |
| 移动速度 | mm/min | 0...20000 | |
| 磨削主轴最大驱动功率 | kW | 25 / 50 | |
| 最大转数范围 | min-1 | 0...10000 | |
| V轴成型滚轮装置，滚轮最大宽度 | mm | 217 | |
| 刀具更换位置 - 砂轮 | n/位置 | 8 / 16 | |
| 刀具更换位置 - 测量探头, 钻头 | n/位置 | 12 / 24 | |
| 刀具最大长度 | mm | 200 | |
| 砂轮尺寸（外径Ø x B x 钻头Ø） | mm | 300 x 60 x 76.2 | |
| 刀盘 HSKB-80 转台 - | |||
| 偏转轴 | n / 轴 | 2 / 3 | |
| 砂轮圆周速度 | m/s | 35 | |
| - 可通过钥匙开关切换， | m/s | 50 | |
| - 可通过附加的法兰监控器切换，不超过 | m/s | 63 |
水平附加主轴（视图 1）
水平附加主轴（视图 2）
整合搬运系统
