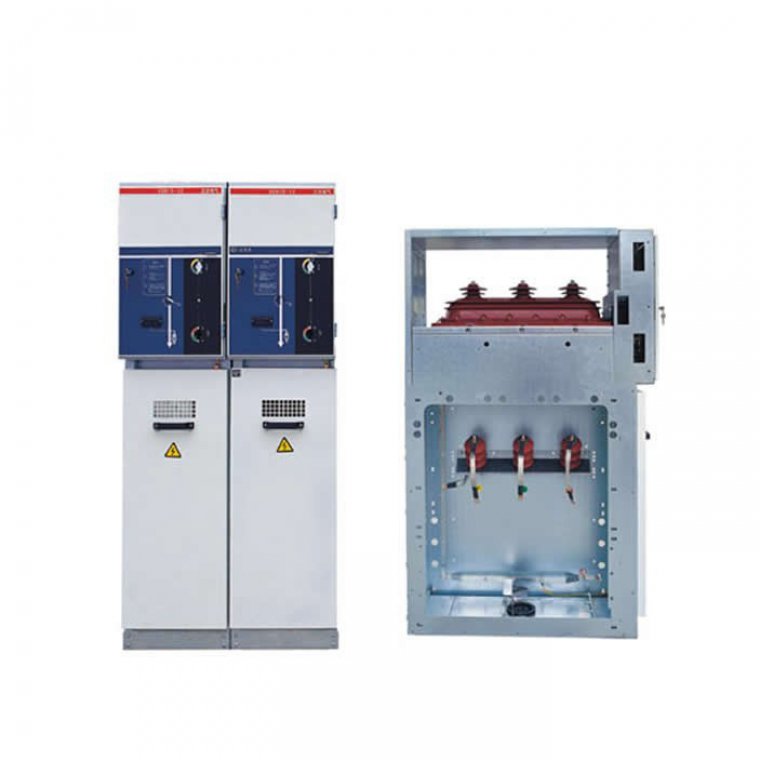

XGN15-12(II)型柜体结构

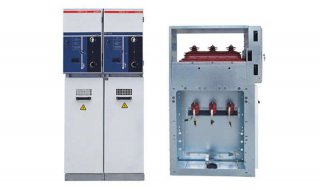

XGN15-12(II)型柜体结构

 详情说明

负荷开关：
    开关室内装有-个三工位负荷开关， 负荷开关的外壳为环氧树脂浇注而成， 充六氟化硫(SF6)气体为绝缘介质， 开关室内可根据客户要求装设SF6气体密度表或带报警触点的气体密度器。
电缆室：
    负荷开关柜有宽裕的电缆室， 主要用于电缆连接，使单芯或三芯电缆可以采用最简单的非屏蔽电缆头进行连接， 同时充裕的空间还可以安装避雷器、电流互感器、下接地开关等元件。按标准设计，柜门有观察窗和安全联锁装置， 电缆室底板配密封盖和带支撑架的大小相宜的电缆夹。电缆室底板和门前框可以拆下，方便电缆安装。
操动机构，联锁机构和低压控制室：
    带联锁的低压室同时起到控制盘的作用，低压室内装有带位置指示器的弹簧操动机构和机械联锁，装置，也可装设辅助触点，跳闸线圈、紧急跳闸机构、电容式带电显示器、钥匙锁和电动操作装置， 同时低压室空间还可供装设控制回路、计量仪表和保护继电器， 750mm宽柜有两个相同的低压室，可装更多附件。
    整个XGNl5开关柜可分成上下两个部分，柜的上部包括母线室、负荷开关、操动机构和低压室，与下部电缆室分隔开来。因此，可以安全、方便地对装于上部单元内的设备进行检修及改造，并可更换整个上部单元。

负荷开关柜结构、基本组件
3.1.1 XGNl5-12Ⅱ型基本组件
　　 FLN36开关为公司引进国外技术并按照国内电力系统要求而研制开发生产的。
负荷开关有三个状态：
合闸、分闸、接地：
　　 负荷开关动、静触头均置于加强结构的压铸环氧脂外壳中，以SF6气体为灭弧介质，气压是1.4 bar， 每个负荷开关都是终身密封和免维护的，气压表可另外选配。
　　 负荷开关在环网柜内典型的安装方式是电缆室和母线室之间置一钢隔板，水平安装。这种安装方式将母线室与电缆室之间相隔离以符合运行维护的最严格的安全要求。



　　

    假若内部发生燃弧，在负荷开关外壳后部有-个结构薄弱点，它将被冲开，随后柜上面的泄压活门冲开并将过压气流导向柜外。
负荷开关有两种操作机构：
　　单弹簧操动机构(K型)和双弹簧操动机构(A型)， 电动机构可以加在以上两种型号的操作机构中以实现远程电动控制。

电动操作：
AC 220V 110V
DC 220V 110V
DC 48V 24V
辅助开关：
合闸位置3常开一3常闭
分闸位置3常开一3常闭
接地位置3常开一3常闭
分励脱扣线圈(A型机构用)
AC 220V 1 10V
DC 48V 24V
三遥通信接口
故障指示器
