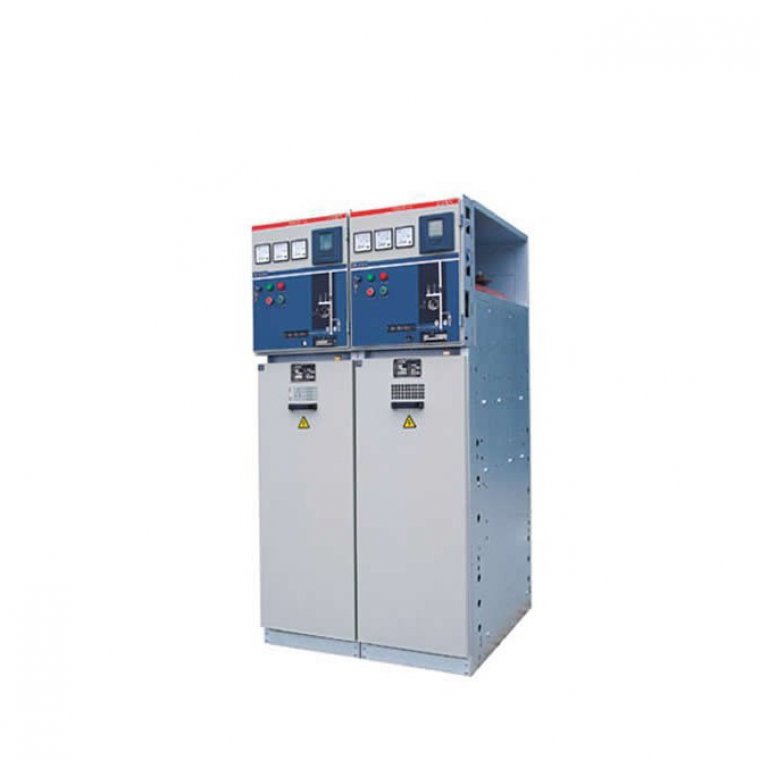

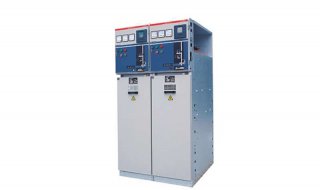

XGNl5-12Ⅲ型柜体

XGNl5-12Ⅲ型柜体结构

 详情说明

母线室
负荷开关
电缆室
操动机构、联锁机构和低压控制室
上部单元
三工位SFG或FLN48负荷开关
带机械位置指示器的操动机构
母线室外壳
集成式低压室
联锁装置
母线
控制电缆槽

下部单元 　　　　　上下部分单元结构图

壳体
接地开关
配电缆支撑件的电缆底板
电流互感器
电压互感器

3.2.1 XGNl5-12Ⅲ型基本组件：

SFG型负荷开关
SFG型负荷开关有三个状态：
合闸
分闸
接地
负荷开关使用SF6作灭弧和绝缘介质，开关外壳安设两个热闹塑性材料的窗口以便观察开关的状态。每个负荷开关都是终身密封和免维护的(30年)。负荷开关内SF6气压是1.4bar。SFG开关内包含有显示电压的电容式分压器。
负荷开关的机械寿命是5000次合一分1000次分一接地。
开关和操动机构安置在可拆卸的上部单元里。

　　USE-K3／2型单弹簧操动机构与SFG型负荷开关配合，控制负荷开关的分合和接地。操动时，在UES-K3／2的前部必须装备全套的中央联锁装置。
　　 USE-K3／2型单弹簧操动机构使用储存在扁平弹簧里的能量关闭和打开负荷开关。全操动角度大约180℃(90°+90°)。按顺时针方向操动关闭负荷开关，逆时针方向操动关闭接地开关。
正常条件下，操动机构在整个使用期限无需检修。
机械寿命是5000次合分和1000次分一接地。
USE-K3／2型单弹簧操动机构可以配装电动操动装置。
负荷开关的开断时间为40ms。

SF6一优异的绝缘和灭弧介质强电负性，介电强度高
绝缘强度是空气的2-3倍
不可燃，不爆炸，化学惰性
优异的熄弧性能
SF6气体绝缘的开关设计紧凑可节省
材料，空间和资源
SF6气体绝缘的开关运行成本很低
SF6气体绝缘的开关性能不受气候的影响
3.3 负荷开关SIC和SQC
介绍
SIC和SQC的三相旋转式触头被装入一个充满SF6气体、相对压力为0．4BARS的气室内，操作性能优良，安全可靠。
密封性：
气室充满SF6气体，"封闭压力系统"符合标准要求，密封性能已在厂内检验。
操作安全：
开关有"闭合"，"断开"，"接地"三种位置，具有闭锁功能，可防止误操作。由弹簧储能机构驱动触头转动，
不受人为操作因素的影响。
有"分断"和隔离功能。
SF6接地开关短路关合能力符合标准要求。
事故情况下，过压的SF6气体冲破安全隔膜后压力下降，气体直接喷向柜体后部，保证安全。
开断原理：
SF6气体具有优良的灭弧性能，分闸时，其电弧和气体之间产生相对运动熄灭电弧。当动静触头分离时，电弧出现在永久磁铁所产生的电磁场中，并和电弧作用使用电弧绕静触头旋转，电弧拉长并依靠SF6气体使其在电流过零时熄灭。动静触头间和距离足以承受恢复过电压。该系统简单可靠，触头磨损很少，电气寿命长。
