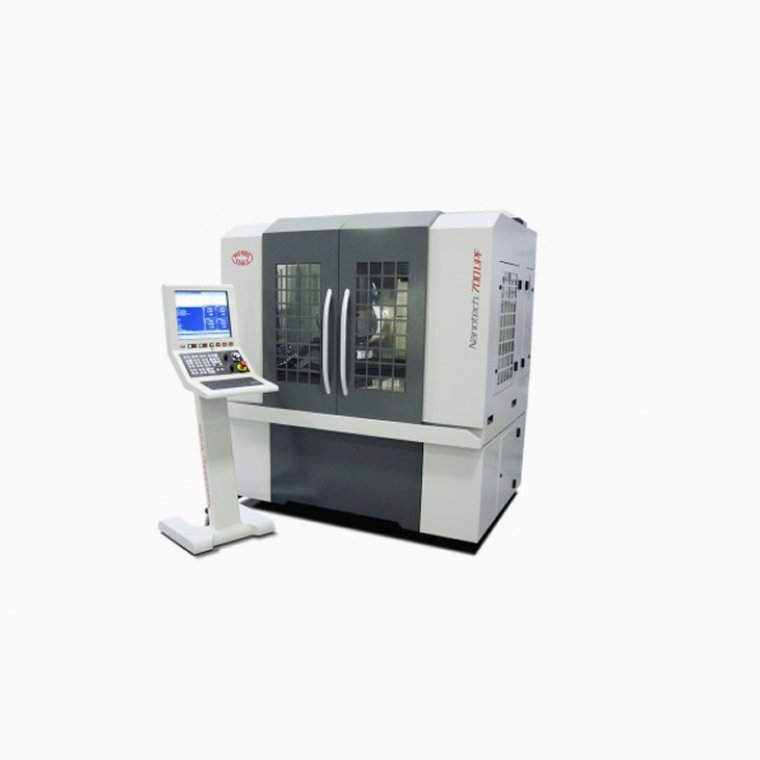

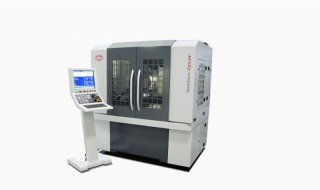

700UPF超精密CNC飞刀机床

订货量会员价
≥ 1 台价格面议
  • 市场指导价: 价格面议
  • 产品型号: 700UPF
  • 产品品牌:美国穆尔纳米技术公司 / Nanotech
  • 更新时间: 2019-04-09
  • 产品简介: 700UPF是穆尔集团纳米技术公司 (Moore Nanotechnology Systems)生产的2轴超精密CNC飞刀机床,主要用于平面光学加工。可选空气轴承A轴使700UPF能够轻松升级为至3轴机床。700UPF配置高功效水平滑动模块,特别适合大口径零件的大批量加工。
联系热线:13902976370 加入通讯录

微信扫码后
加手机联系人

产品名称:700UPF超精密CNC飞刀机床 我要订阅
邮箱订阅:         短信订阅:

产品简介

700UPF是穆尔集团纳米技术公司 (Moore Nanotechnology Systems)生产的2轴超精密CNC飞刀机床,主要用于平面光学加工。可选空气轴承A轴使700UPF能够轻松升级为至3轴机床。700UPF配置高功效水平滑动模块,特别适合大口径零件的大批量加工。700UPF飞刀机床沿袭了业内领先的450UPL和350FG金刚石车床的诸多设计和部件,例如箱式油高刚性静压轴承滑轨,X轴线性电机驱动,预置滚珠丝杠的自适应平衡Z轴,自平衡空气减震器以及穆尔独有的ISO 5.5 转速10000压线补偿双向空气轴承主轴。

机床特性

• 基于PC的CNC运动控制器,Windows操作系统,编程分辨率1纳米

• 箱式油静压导轨,Z轴行程(300mm),X轴行程(710mm)

• 安装于垂直轴(Z轴)用于优化伺服性能的空气轴承自适应平衡器

• 飞刀卡具,最大口径350mm

• 10000 rpm“重载”耐撞多孔石墨涂层空气主轴(可选配液体冷却系统),安装于Z轴

• 自平衡空气隔振系统

• 选配项包括:各种飞刀卡具,喷雾冷却系统,主轴冷却系统,倾斜工作台,A轴(CNC空气轴承,可进行多角度控制),温控风淋系统

主机
描述
系统配置
超精密两轴数控飞刀机床
最大加工范围
300mm X 610 mm(基于最大飞刀卡具,刀具旋转直径350mm)
基本架构
天然黑花岗岩–带移动滑轨及不锈钢防护围板
隔震装置
优化空气隔震系统。可选配自动调平阻尼式空气隔震系统
控制系统
基于PC的DeltaTau CNC运动控制器, Intel酷睿2 2.5 GHz 处理器,Windows 运行系统, 配备19寸彩色触摸屏,2G 内存,10/100/1000以太网接口,DVD+/-RW SATA光驱以及500GB 硬盘,全系统安装于NEMA 12机柜。
编程分辨率
1纳米


主轴
标准指标
类型
专利耐撞击多孔石墨涂层空气轴承
液体制冷(可选)
通过闭环控制冷水机,提供温度控制循环冷却水,透过环绕在空气轴承主轴的马达和轴颈管道进行冷却,以达到维持主轴和刀具中心热稳定的重复性。冷水机带有控制精度为±0.5°F 的内置PID 控制器。
转速范围
50到10000转(双向),最大转速取决于飞轮直径
径向刚度(主轴鼻端)
130 N/m @ 7bar (743,000 lbs/in @ 100psi)
轴向刚度
438 N/m @ 7bar (2,500,000 lbs/in @ 100psi)
驱动系统
无框无刷直流电机
运动精度
轴向: ≤ 12.5 nm      径向: ≤ 12.5 nm


线性轴
X
Z(垂直)
类型
全约束式油静压,闭式导轨
全约束式油静压,闭式导轨
行程
710mm
300mm
驱动系统
无刷直流直线电机
无刷直流伺服电机及预载滚珠丝杠平衡系统
反馈类型
线性刻度
线性刻度
反馈分辨率
1nm
1nm
进给速率(最大)
3000mm/min
1500mm/min
直线度
≤0.1mm / 100mm(垂直方向)
≤0.3mm 全行程(水平方向)
静压油装置
紧凑,低流量,低压力系统,配备封闭式循环伺服控制以及使油泵脉动最小化的压力积蓄装置

温度管理系统
描述
闭环冷却系统
提供静压油装置及主轴冷却液的温控功能
陶瓷主轴固定臂
具有较高结构刚度和低热膨胀系数的轻量化设计
热敏电阻温度监测系统
嵌入热敏电阻持续监控实时温度,1/1000华氏度分辨率
Nano temp软件
温度制图软件,跟踪机内温度变化
机床外壳
外壳充分利用双滑动门改进了温度稳定性(可选空气淋浴)

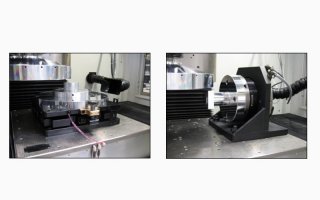

可选用项
描述

飞刀卡具(可达350mm刀具回转直径)
主轴冷却装置

喷雾冷却系统

磁力电子测头

NanoMETER放大器

A轴(CNC空气轴承,多角度控制,定位精度达±1弧秒)

手动倾斜工作台,最大零件直径12寸(+/- 3°运动)

温控风淋系统,带NanoTEMP温度监控


环境要求
Air空气
Electrical供电要求
占地要求(包括电气柜)
为优化车削结果,热稳定性应被控制在±0.5°C (±1.0°F)以内

8to 10 bar (115 – 145psi)

280liters/min (10 scfm)

过滤10 μm 以上微粒

干燥至 10°C 压力露点

230VAC; 3相位;50 / 60hz; 3 Phase (35apm)

1.9m宽 x 1.9m 长 x 2.1m 高

重量约4090 Kg

(包括机床外壳和电柜,但不包括控制台等外围设备)


Warranty 保修
所有部件保修期为一年


注: 上述指标因产品和技术的持续发展而发生改变时,恕不能及时另行通知。
