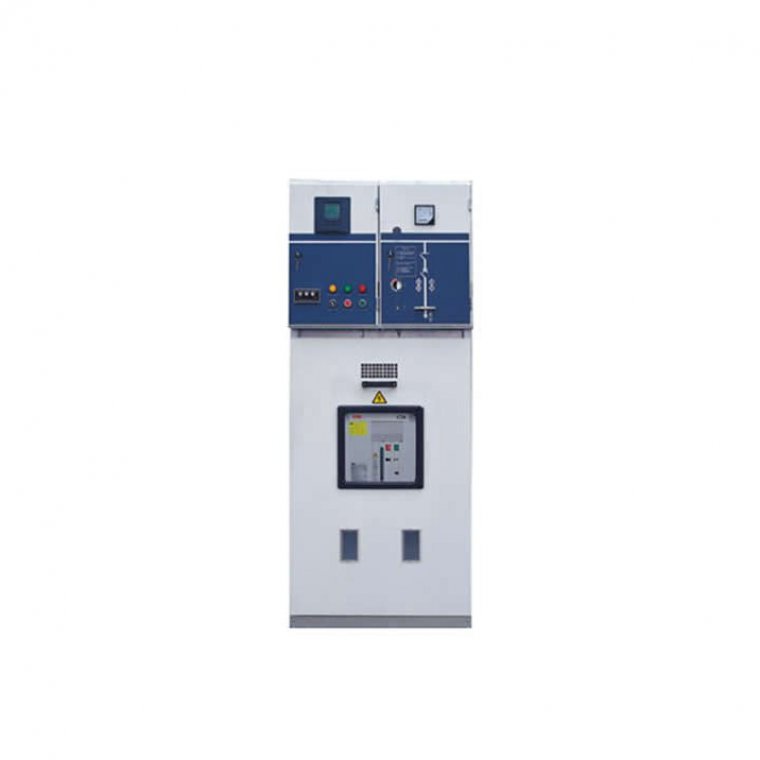

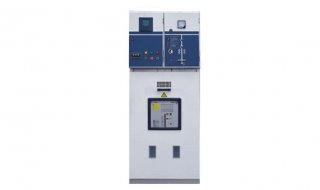

XGNl5-12配真空断路器

详情说明

SF6断路器柜体结构
配断路器的环网柜主要用于环网供电系统内作主电源、备用电源的进线柜以及双电源供电系统的中间分段柜。无论是XGNl5-12Ⅱ，XGNl5-12Ⅲ型环网柜均可配装断路器作为主开关，但其外形尺寸略有不同。
主要特点:
配装的断路器：ABB原装VD4/S真空断路器或VD4/M断路器 ABB原装HD4/S Sf6断路器德国ISM永磁真空断路器自上而下依次为仪表室、母排室．负荷(隔离)开关室断路器室、电缆室。
可根据用户需要配置CT，PT、避雷器、接地开关以及SPAJl40C或CKR系列过流及短路故障继电保护装置。具有可靠的"五防"联锁功能。
4.1.1 断路器柜的基本组件



VD4/S真空断路器HD4/S SF6断路器
VD4/S型、HD4/S型断路器是意大利ABB公司专为环网开
关柜设计的， 其开断容量足以应付个种状态，包括正常投
切设备或分支网络的操作以及在特殊情况下开断短路等。
主要特点：
体积小，重量轻
A、B、C三相纵排列，易安装
12KV短路开断电流最高到31．5KA，额定电流最大为1250A
德国ISM断路器：
ISM永磁机构真空断路器是专为配装10KV环网柜设计的， 其有二十一世纪高压开关最新技术水平的高科技产品，具永磁操动机构是一种电子控制、带有在线检测元件、永磁保持的电磁操动机构。

ISM永磁机真空开关具有以下特点：

体积小、重量轻
具有长机械寿命和电气寿命
具有快速自动重合功能
储存寿命：25年
机械寿命：5万次
对于有特殊要求的用户机械寿命可达到15万次
在规定的作用寿命期间免维护
12KV短路开断电流最高到31．5KA，额定电流最大为1250A
