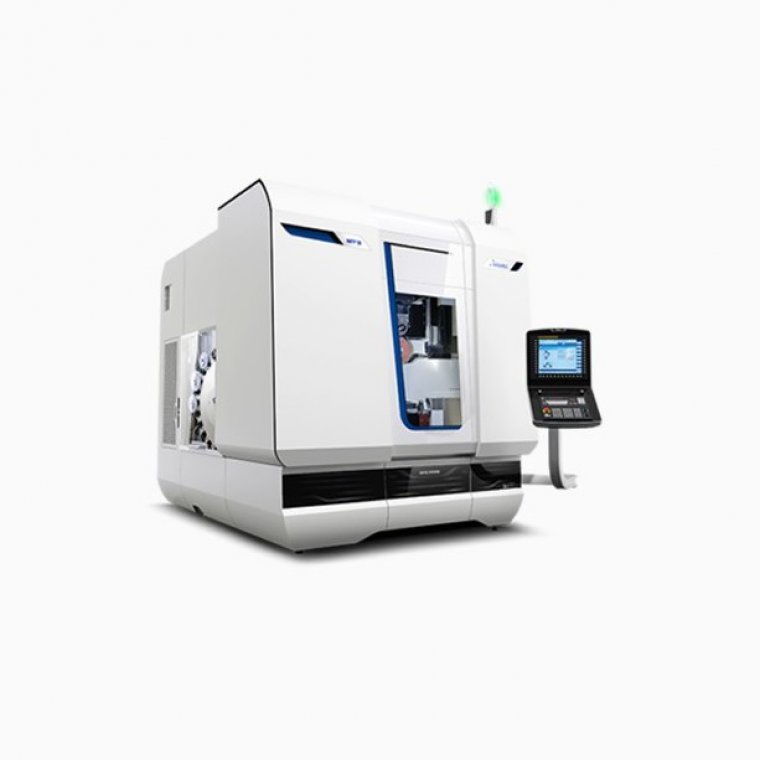

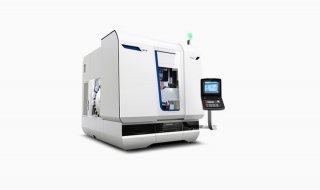

MFP 100 五轴成型磨床

订货量会员价
≥ 1 台价格面议
  • 市场指导价: 价格面议
  • 产品型号: MFP 100
  • 产品品牌:联合磨削集团
  • 更新时间: 2019-04-09
  • 产品简介: MFP 100 五轴成型磨床,Mägerle MFP 100: 多用途高效磨削中心,随着MFP-100的加入,Mägerle公司的MFP系列柔性磨削中心产品系列变得更加丰富。这款新的磨削中心具有加工速度快,砂轮/刀具更换时间短和砂轮/刀具刀库容量可扩展等特点。
联系热线:13902976370 加入通讯录

微信扫码后
加手机联系人

产品名称:MFP 100 五轴成型磨床 我要订阅
邮箱订阅:         短信订阅:

用途

Mägerle MFP 100: 多用途高效磨削中心

随着MFP-100的加入,Mägerle公司的MFP系列柔性磨削中心产品系列变得更加丰富。这款新的磨削中心具有加工速度快,砂轮/刀具更换时间短和砂轮/刀具刀库容量可扩展等特点。

一次装夹,可加工更多的工作面

Mägerle MFP 100主要针对那些有大型和复杂零件需要在一次装夹条件下,完成多个工作面加工要求的市场而特别设计的。50 千瓦的磨削主轴功率以及宽敞的加工区域,使得Mägerle这款磨削中心成为加工航空和能源工业透平导向/涡轮叶片和隔热部件的理想设备。一个两轴的数控旋转/摆动分度装置是Mägerle MFP-100磨削中心的标准配置,当然它也可根据需要随时升级为三轴的分度装置。

更短的砂轮/刀具更换时间

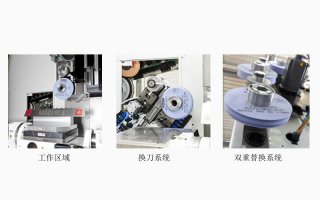

砂轮/刀具和修整滚轮自动更换系统是MFP-100的一个突出特点。换刀臂上的双卡爪可同时更换砂轮和相应的修整滚轮,这一功能显著地减少了机床的非工作停机时间。更快的砂轮/刀具更换时间还得益于显著提高的进给轴快移速度。由新的MFP 100磨削中心带来的加工效率的提升,最终使得单个零件的生产成本明显下降。

多达60个砂轮/刀具刀座

MFP-100的砂轮/刀具刀库容量是可扩展的。标准版的砂轮/刀具刀库可配备多达30个砂轮/刀具刀座,也可以根据需要扩容至60个刀座。MFP 100的刀具管理系统能够存储和管理多达500个砂轮/刀具参数。除了可以安装直径为300 毫米的砂轮,以及相对应的直径为160 mm的成型修整滚轮外,MFP 100的砂轮/刀具刀库还可以装载钻头、铣刀、CBN砂轮或者在线测量系统的测量头等多种类型的工具。

更紧凑和人性化的设计

除了其突出的性能表现,MFP-100紧凑的结构设计也令人印象深刻。MFP 100占地面积仅为宽4.6 米,深4 米,对于这一类别的磨床来说是令人难以置信的。无论是通过人工、小型吊车或者机械手都能很方便地从机床上方或者前方往数控分度装置的台面上吊装夹具或工件。同时,Mägerle的这款新型磨削中心的人性化设计支持从机床的后侧进入进行维护和维修工作,这使得日常或预防性机床维保工作变得十分简单和易于实施。

技术数据

X轴横向移动行程毫米1'000

移动速率毫米/分钟0...40'000
Y轴垂直移动行程毫米900

移动速率毫米/分钟0...30'000
Z轴纵向移动行程毫米750

移动速率毫米/分钟0...30'000

磨削主轴驱动 - 最大功率千瓦50

转速范围转/分钟0...10'000

V轴 - 顶置式砂轮修整装置,最大修整滚轮宽度毫米100

自动砂轮(刀具)更换系统容量刀位30 / 60

砂轮规格(外径 x 宽度 x 孔径)毫米300 x 100 x 76.2

砂轮法兰/刀柄接口 HSK-80 B


旋转/摆动分度装置2 / 3

砂轮磨削线速度米/秒35 /50 / 63

顶置式砂轮修整装置,适用连续式修整/间隔式修整/高速修整方式


顶置式砂轮修整装置主轴/磨削主轴刀具快换接口 HSK-80 B


安装在分度装置上的第二砂轮修整装置(单侧支撑式)


带测头的在线测量系统


数控系统 - 西门子 Sinumerik 840D SL
