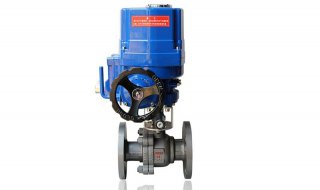

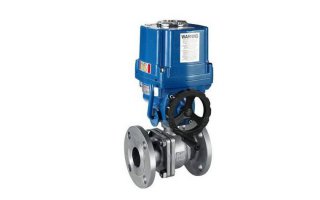

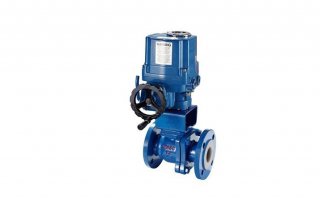

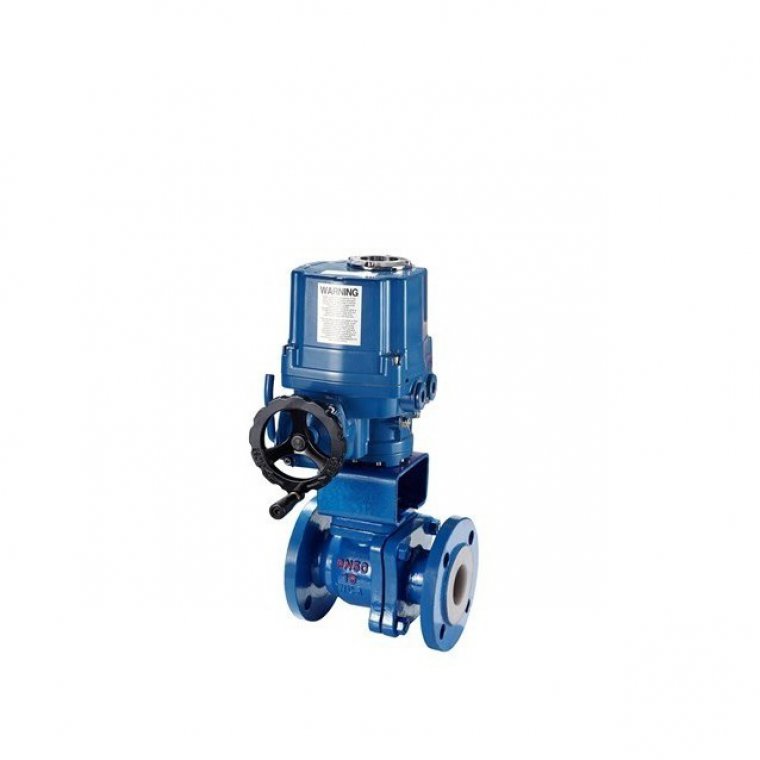

电动防爆球阀

订货量会员价
≥ 1 台价格面议
  • 市场指导价: 价格面议
  • 产品型号: D641F
  • 产品品牌:产品品牌
  • 更新时间: 2019-04-08
  • 产品简介: 防爆电动球阀产特点:流体阻力小,球阀是所有阀类中流体阻力最小的一种,即使是缩径球阀,其流体阻力也相当小。
联系热线:17688870599 加入通讯录

微信扫码后
加手机联系人

产品名称:电动防爆球阀 我要订阅
邮箱订阅:         短信订阅:

一、防爆电动球阀产特点:

1.流体阻力小,球阀是所有阀类中流体阻力最小的一种,即使是缩径球阀,其流体阻力也相当小。

2.止推轴承减小阀杆摩擦力矩,可使阀杆长期操作平衡灵活。
3.阀座密封性能好,采用聚四氟乙烯等材料制成的密封圈,结构易于密封,而且球阀的阀封能力随着介质压力的增大而增大。
4.阀杆密封可靠,由于阀杆只作旋转运动而不做升降运动,阀杆的填料密封不易破坏,且密封能力随着介质的压力增大而增大。
5.由于聚四氟乙烯等材料具有良好的自润滑性,与球体的摩擦损失小,帮球阀的使用寿命长。
6.下装式阀杆和阀杆头部凸阶防止阀杆喷出,如火灾造成阀杆封破坏,凸阶与阀体间还可形成金属接触,确保阀杆密封。

二、电动防爆球阀零件标准:

外壳防水级别 IP67,NEMA4 and 6
电机电源110/220V AC 1PH,380/440V AC 3PH, 50/60Hz, ±10%
控制电源110/220V AC 1PH,50/60 Hz, ±10%
电机鼠笼式异步电动机
限位开关2 X 开/关, SPDT,250V AC 10A
辅助限位开关2 X 开/关, SPDT,250V AC 10A除QT-010
扭距开关开/关 ,SPDT,250V AC 10A除QT-010
行程90°±10°0°~110°
失速保护/操作温度内置热保护,开150℃ ±5℃ /关 97℃  ±15℃
指示器连续的位置指示
手动操作机械离合机构
自锁装置蜗轮,蜗杆机构提供自锁
机械限位2个外部调整螺栓
干燥器7-10W (110/220V AC)防冷凝
接线孔2个PF 3/4”
环境温度-20℃--+70℃
润滑铝基润滑脂(EP 型)
材料钢,铝合金,铝青铜,聚碳酸脂
环境温度最大90% RH非凝结
抗震性能X Y Z 10g,0.2~34 Hz,30分钟
外涂层干粉,环氧聚酯

三、电动防爆球阀技术参数

公称通径(mm)1520253240506580100125150200250300
流量系数Kv21387211217027338451294014522222358951287359
公称压力(MPa)PN1.6、2.5、4.0、6.4MPa
泄漏量软密封:零泄漏;硬密封:≤额定流量的10-5
阀体形式两段式阀体(浮动球体)两段式阀体(固定球体)
阀芯形式“O”型球形阀芯
密封填料聚四氟乙烯(PTFE)、金属石墨缠绕垫片
连接形式法兰、焊接、螺纹
流量特性近似快开特性
可调范围DN15-65DN80-300
250:1350:1
基本误差±1%
死区≤1%
回差≤1%
适用温度密封面
PTFE≤150℃、RTFE≤180℃、PPL≤300℃、硬密封≤450℃
配置执行机构可配HQ、361R等系列角行程防爆电动执行机构
控制方式开关到位灯(开关两位控制)、智能调节(4~20mA模拟量信号控制)

四、电动防爆球阀外形尺寸:

公称通径 DN(mm)1520253240506580100125150200250300
L130140150165180200220250280320360400630750
H配3610R275280287312312325335365400420440470545580
配HQ360370380392392415425445490510530560635670
W157157157157208208256256256256256256380380
PN1.6MPa法兰连接尺寸
D95105115140150165185200220250285340405460
D1657585100110125145160180210240295355410
D2465665768499118132156184211266319370
n-φd4-144-144-144-184-184-184-188-188-188-188-2212-2212-2612-26
PN2.5MPa法兰连接尺寸
D95105115140150165185200235270300360425485
D1657585100110125145160190220250310370430
D2465665768499118132156184211274330389
n-φd4-144-144-144-184-184-188-188-188-228-268-2612-2612-3016-30
PN4.0MPa法兰连接尺寸
D95105115140150165185200235270300375450515
D1657585100110125145160190220250320385450
D6405158667688110121150176204260313364
n-φd4-144-144-144-184-184-188-188-188-228-268-2612-3012-2216-33
PN6.4MPa法兰连接尺寸
D105130140155170180205215250295345415470530
D17590100110125135160170200240280345400460
D6405158667688110121150176204260313364
n-φd4-144-184-184-224-224-228-228-228-268-308-3312-3612-3616-36
